超级鼓型橡胶护舷配件

超级鼓型橡胶护舷配件

超级鼓型橡胶护舷配件

产品编号：Fendersys-SC-1

详细介绍

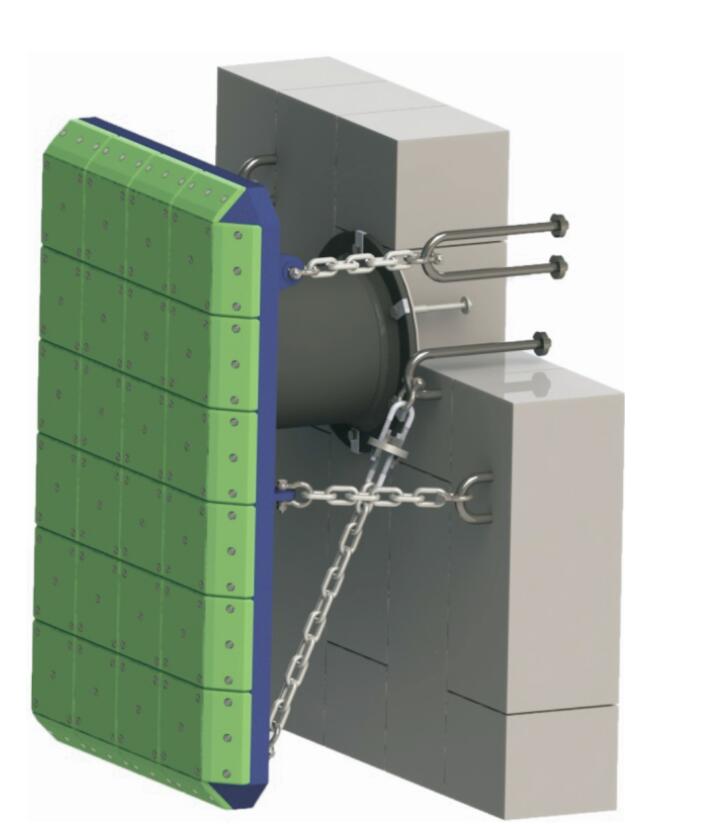

预埋件（连接橡胶护舷与码头）

1. 新建码头


规格	1.螺栓				2. 预埋螺母 3. 地脚杆4. 地脚板						5.垫片
规格	D	H	J	S	e	a	b	L	T	G	m	N	n	P	Q	U	R	V
SC800	32	22	85	70	42	85	120	360	9	80	70	24	117	35	77	5	15	36
SC1000	39	26	95	75	50	85	125	430	9	85	80	26	148	40	102	6	15	43
SC1150	42	26	100	80	55	85	125	500	12	90	85	28	151	43	102	6	25	46
SC1250	45	30	110	90	60	95	140	500	12	110	90	31	153	45	102	6	25	49
SC1450	52	35	120	95	70	100	150	570	12	120	100	31	158	50	102	6	30	56
SC1600	52	35	135	95	70	100	150	570	12	120	100	34	158	50	102	6	30	56
SC1700	56	35	135	110	75	105	165	620	16	125	110	38	165	55	102	8	30	63
SC2000	64	40	150	125	80	125	190	700	16	130	116	40	168	58	102	8	40	70
SC2250	64	40	150	125	80	125	190	700	16	130	120	43	195	60	127	8	40	70
SC2500	64	40	170	125	80	125	190	700	16	130	125	50	202	65	127	10	50	70
SC3000	76	50	190	145	95	135	210	800	19	155	140	55	207	70	127	10	50	84

2.码头维修


规格型号	MD	螺母	垫片							树脂螺栓
规格型号	MD	H	m	N	n	P	U	V	R	a	L	A
SC800	M24	22	65	25	117	35	5	28	15	65	280	30
SC1000	M30	26	80	26	148	40	6	34	25	75	360	38
SC1150	M36	30	85	28	151	43	6	40	25	90	440	46
SC1250	M36	30	90	30	153	45	6	40	30	95	440	46
SC1450	M42	34	100	34	158	50	6	46	30	100	510	55
SC1600	M42	34	100	34	158	50	6	46	30	100	510	55
SC1700	M42	34	105	40	165	55	8	46	30	110	510	55
SC2000	M48	38	115	40	170	60	8	52	40	120	600	60
SC2250	M56	45	115	40	195	60	8	60	40	130	700	65
SC2500	M56	45	115	50	197	60	10	80	50	145	700	65
SC3000	M56	45	140	55	182	70	10	60	50	160	900	65

U型环


规格	d	R	L1	A	L	T	K	G
SC800	50	75	250	70	650	30	30	120
SC1000	60	75	250	70	750	30	30	120
SC1150	60	75	250	70	750	30	30	120
SC1250	60	90	250	70	790	30	30	120
SC1450	60	90	250	70	850	30	30	120
SC1600	60	90	250	70	900	30	30	120
SC1700	70	90	250	70	1100	30	30	120
SC2000	70	90	250	70	1220	30	30	130
SC2250	80	120	300	70	1300	30	30	160
SC2500	80	120	300	70	1400	30	30	160
SC3000	90	130	320	80	1500	30	30	180

链条


规格型号	卸扣	链环	螺旋扣
SC800	M25	Ø25	M36
SC1000	M32	Ø28	M39
SC1150	M32	Ø32	M42
SC1250	M36	Ø34	M45
SC1450	M38	Ø36	M48
SC1600	M38	Ø38	M52
SC1700	M42	Ø40	M56
SC2000	M45	Ø42
SC2250	M45	Ø42
SC2500	M50	Ø46	M60
SC3000	M50	Ø46	M60

弹簧链


规格型号	卸扣	链环	橡胶弹簧框架	橡胶弹簧块	螺旋扣
SC800	M25	Φ25	Φ32	100×100×150	M36
SC1000	M28	Φ28	Φ32	100×100×150	M36
SC1150	M28	Φ28	Φ32	100×100×150	M36
SC1250	M28	Φ28	Φ32	100×100×150	M36
SC1450	M30	Φ30	Φ32	100×100×150	M36
SC1600	M30	Φ30	Φ42	150×150×200	M42
SC1700	M34	Φ34	Φ42	150×150×200	M42
SC2000	M36	Φ36	Φ42	150×150×200	M48
SC2250	M36	Φ36	Φ42	150×150×200	M48
SC2500	M38	Φ40	Φ52	150×150×200	M52
SC3000	M42	Φ42	Φ52	150×150×200	M56
